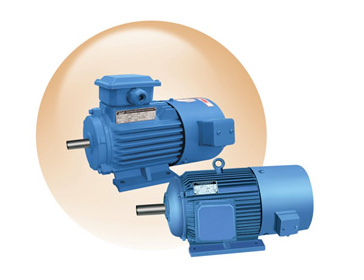

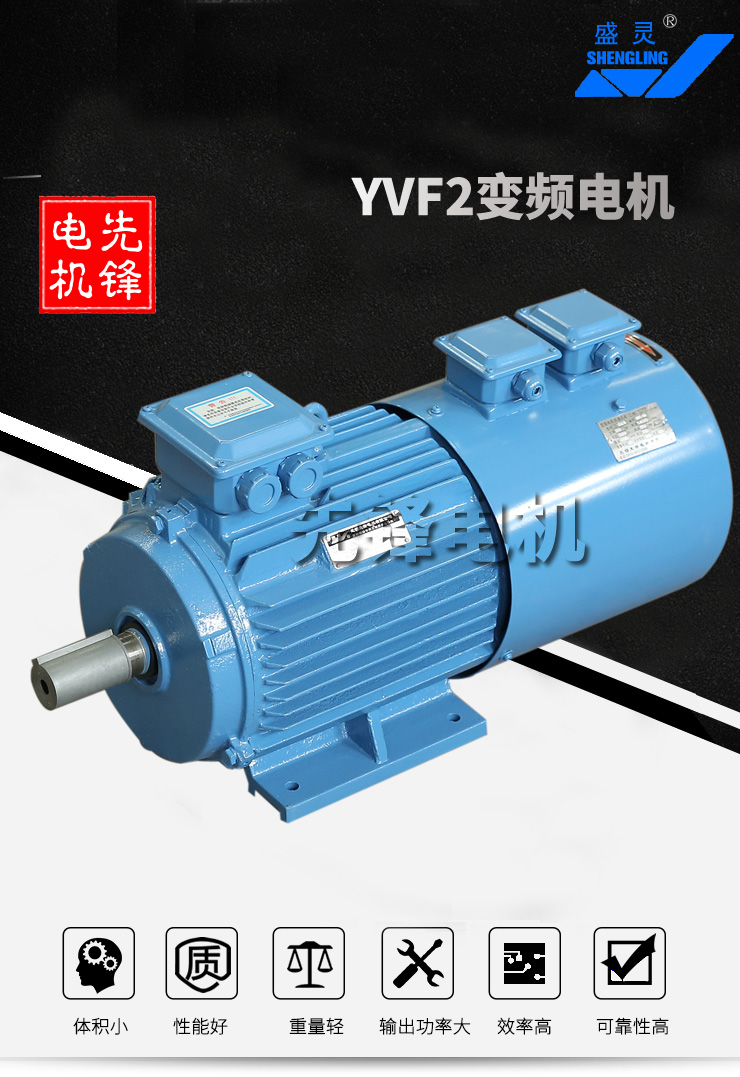

YVF2（BPY）系列三相交流變頻調速異步電動機

YVF2(BPY) SERIES FREQUENCY CONVERTIBLE DRIVES

特點

YVF2（BPY）系列三相交流變頻調速異步電動機是我公司吸取國 外產品之技術，在廣泛調研和收集國內外有關資料的基礎上開發成功的新產品，它具有噪聲低，振 動小、調速范圍廣、運行可靠、維修方便等優點，可與國內外各類變頻裝置配套使用，有助于節能 和實現自動控制。

YVF2（BPY)系列三相交流變頻調速異步電動機采用我公司研制開發的VVVF 變頻調速電機計算機輔助設計程序和CAD技術進行設計，使電機在低速運行時（5～50HZ）具有較高 起動轉矩，能在1：10范圍內作恒轉矩運行，且運行平穩，無轉矩爬行現象。在電機高速運行時 （ 50～100HZ）具有較高的過載能力，保證電機恒功率輸出。電機采用單獨的軸流風榌強迫通風， 確 保電機在不同轉速運行時具有良好的冷卻效果。該電機絕緣可靠、性能優良、對電磁線、浸漬漆 等主要絕緣材料，采取了先進的介電分析法進行質量控制。并在絕緣處理過程中采用動態介電測量 ，控制浸漆烘焙過程，保證了電機絕緣質量穩定可靠，并對變頻器高載波頻率引起的過電壓具有很 強的適應能力，同時還可根據用戶的需求設置計算機控制接口，有助于實現調速系統的自動化控制 ，也可在非軸伸端裝置制動器，便于快速制動。

YVF2(BPY)系列三相交流變頻調速異步電動機 。廣泛用于機床、紡織、化工、冶金、工業冼衣機等行業的恒轉矩（5～50Hz〕和恒功率（50～ 100HZ）調速及風機水泵等場合的節能調速。以滿足造紙、塑料、包裝、電悌、起重等特殊工業傳 動領域的需要。

使用條件

1、海拔不超過1000米

2、環境溫度不超過40℃

3 、電機防護等級IP44

4、相對濕度：不超過90％（20℃以下時〕

5、工作制：SI連續

6、絕緣等級：B（或F）級

7、電動機的額定電壓380V，頻率50Hz，也可根據用戶要求確 定額定點的電壓和頻率

主要技術性能和技術參數

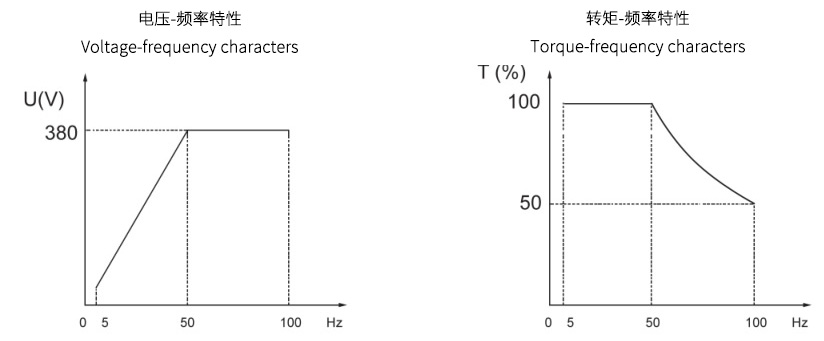

對電網頻率為50Hz（或60Hz）的電源，其調 速范圍一般為5Hz～100Hz（或6Hz～120Hz）（1：20）電動機在5Hz～50Hz（或6Hz～60Hz)輸出額定 轉矩，為恒轉矩運行區，在50Hz～100HZ（60Hz～120Hz）時輸出額定功率，為恒功率運行區。

當用變頻電源供電在低頻時，電動機的起動轉矩與額定轉矩之比可達1.25倍，技術參數見表一 。

When the frequency conversion power supplying is at low frequency, the rate of starting torque and rated torque can reach 1.25． For technical data， you can refer to Table1．

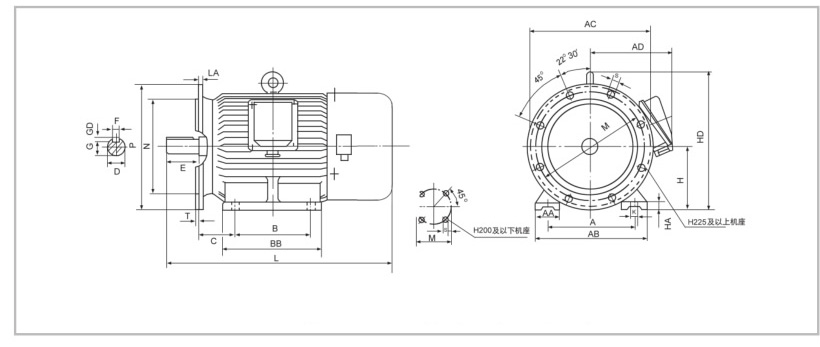

外形及安裝尺寸見表一 Installation Size and Dimensions

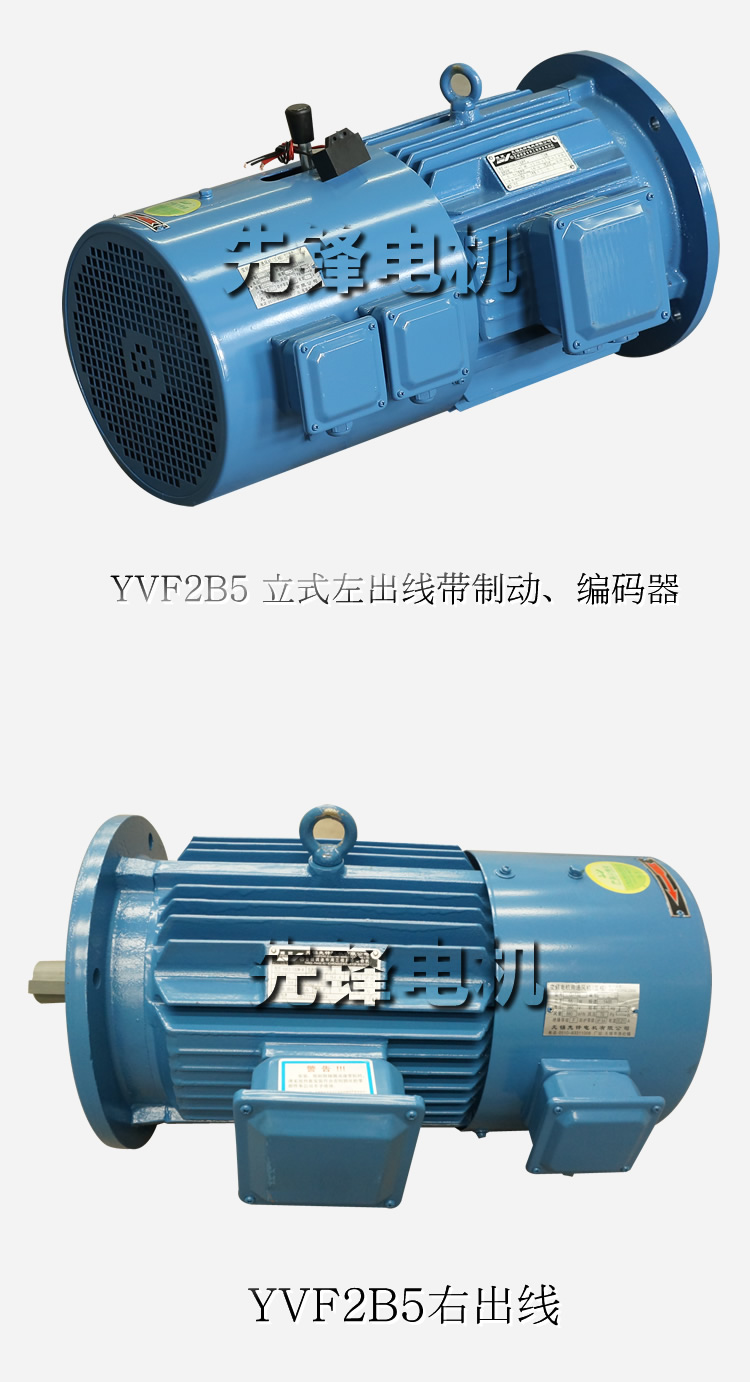

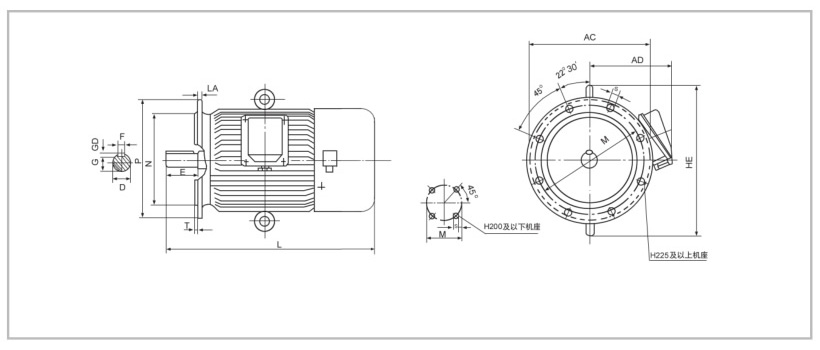

機座無底腳、端蓋有凸緣（IMB5、IMV1、IMV3）

No footing， end cover with flanges （IMB5，IMV1，IMV3）

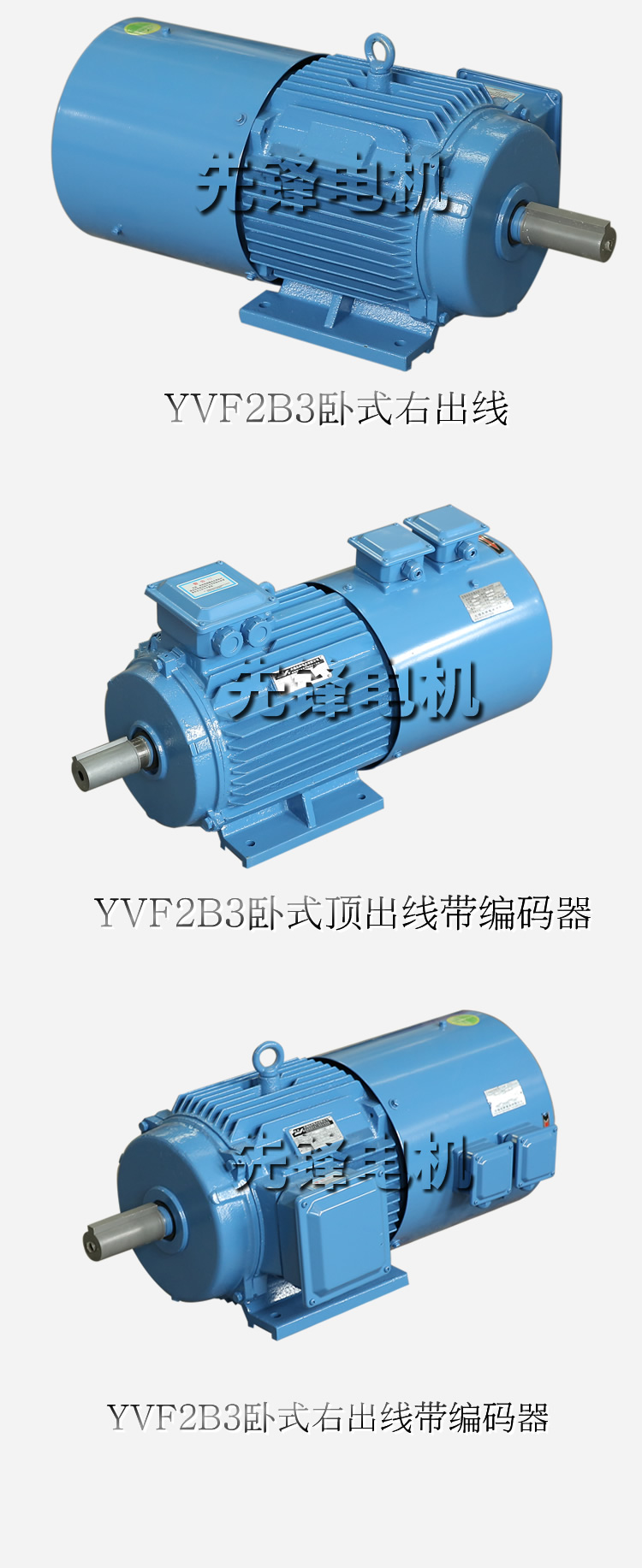

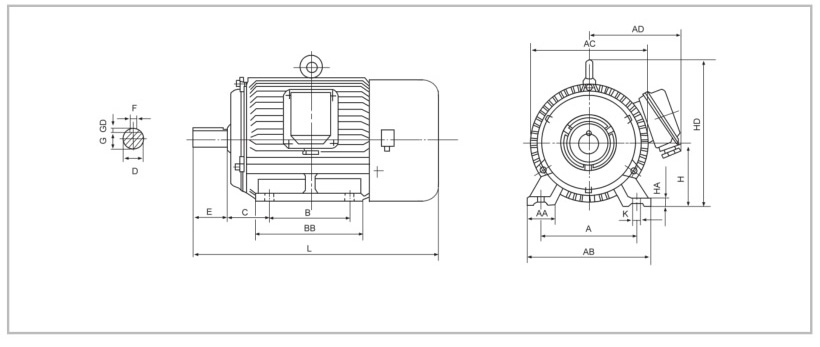

機座帶底腳、端蓋無凸緣（IMB3、IMB6、IMB7、IMB8、IMV5、IMV6）

With footing， end cover no flanges（IMB3, IMB6, IMB7, IMB8, IMV5, IMV6）

機座帶底腳、端蓋帶凸緣（IMB35、IMV15、IMV36）

With footing， end cover with flanges（IMB35, IMV15, IMV36）

注：1.80及90機座無吊攀； 2.R為凸緣安裝平面至軸神臺階平面的距離

Note:1. The 80 and 90 motor bases have no lifting hook.

2.R is the distance between flange installation surface to shaft extension step surface.
