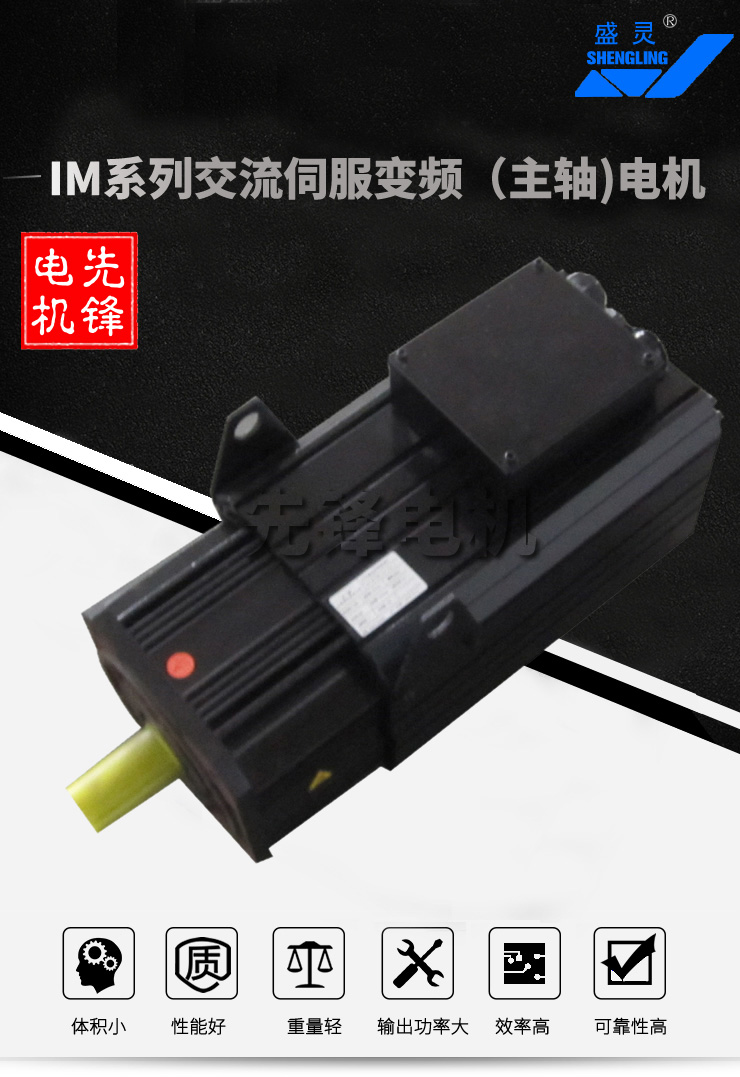

IM系列三相交流異步伺服（主軸）電動機

概述

IM三相交流伺服（主軸）電動機是無錫先鋒電機有限公司綜合歐美電機制造技術，自主研發設計的節能動力產品

IM三相交流伺服（主軸）電動機可與國內外各類高、中、低檔變頻器或主軸變頻器配套，進行開環控制運行，或閉環控制運行，取得與配套普通交流變頻電動機完全不同的優異特性，廣泛應用于數控機床、建材、塑機、紡織、輕工機械、冶金，輸送線等需要調速的場合。

IM三相交流伺服（主軸）電動機選用了低噪聲軸承、高性能矽鋼片定轉子、高精密反饋原件（如：光電編碼器、旋轉變壓器、正余弦編碼器等）組成；在進行結構優化設計，磁路優化的基礎上，采用F級特殊絕緣結構及高精密動平衡工藝，使電機具有如下優點：

◆ 結構緊湊，體積小，重量輕，功率密度高；

◆ 采用特殊設計，電磁振動小，噪音低，旋轉精度高，恒轉矩及恒功率調速范圍寬；

◆ 轉子慣量小，響應速度快；

◆ 氣隙均勻，平衡精度高，轉矩脈動��；

◆ 全密封設計，防護等級IP54；

◆ 特殊F級絕緣結構，抗浪涌電流及電暈現象；

◆ 外殼采用高強度的鋁型材外殼，外形和通風經過有限元溫度場分析最后優化確定，溫度梯度大，散熱效果好；

◆ 耐沖擊，壽命長，運行可靠；

◆ 性能價格比高。

型號說明

額定轉速（所標數字*100r/min）

額定轉矩（Nm）

機座號180（mm）250（mm）

IM系列三相異步交流主軸電動機

IM180系列三相交流異步伺服（主軸）電機，額定功率下最高轉速6000r/min

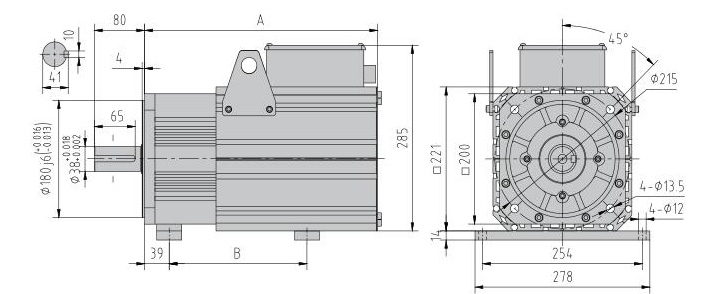

IM180電機外形尺寸圖（凸緣安裝為標準配置，底腳安裝需定制） 單位：mm

IM250系列三相交流異步伺服（主軸）電機，額定功率下最高轉速6000r/min

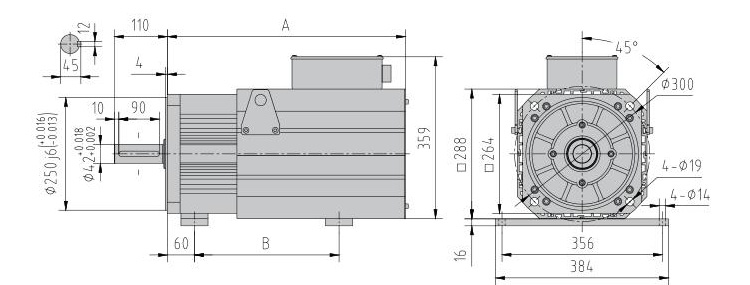

IM250電機外形尺寸圖（建議凸緣+底腳安裝）單位：mm
